i-Constructionの取り組み
浄水場凝集沈澱池 土木構造物点検業務 浄水場沈砂池 土木構造物点検業務
- 発注先
- みおつくし工業用水コンセッション株式会社
- 業務名
- 浄水場凝集沈澱池 土木構造物点検業務 浄水場沈砂池 土木構造物点検業務
- 部 門
- i-Construction,DXの取組み
- 種 別
- 構造物点検
業務概要・技術的特徴

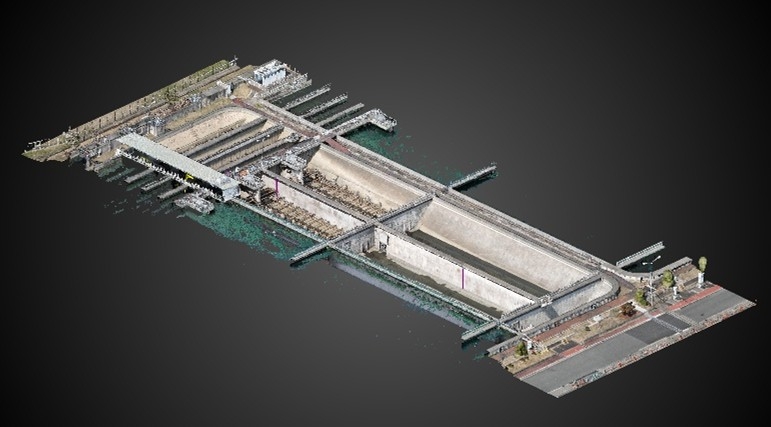

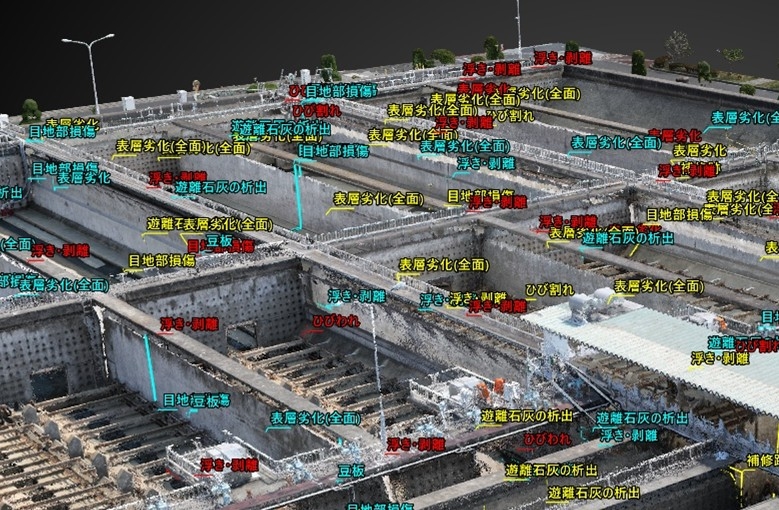

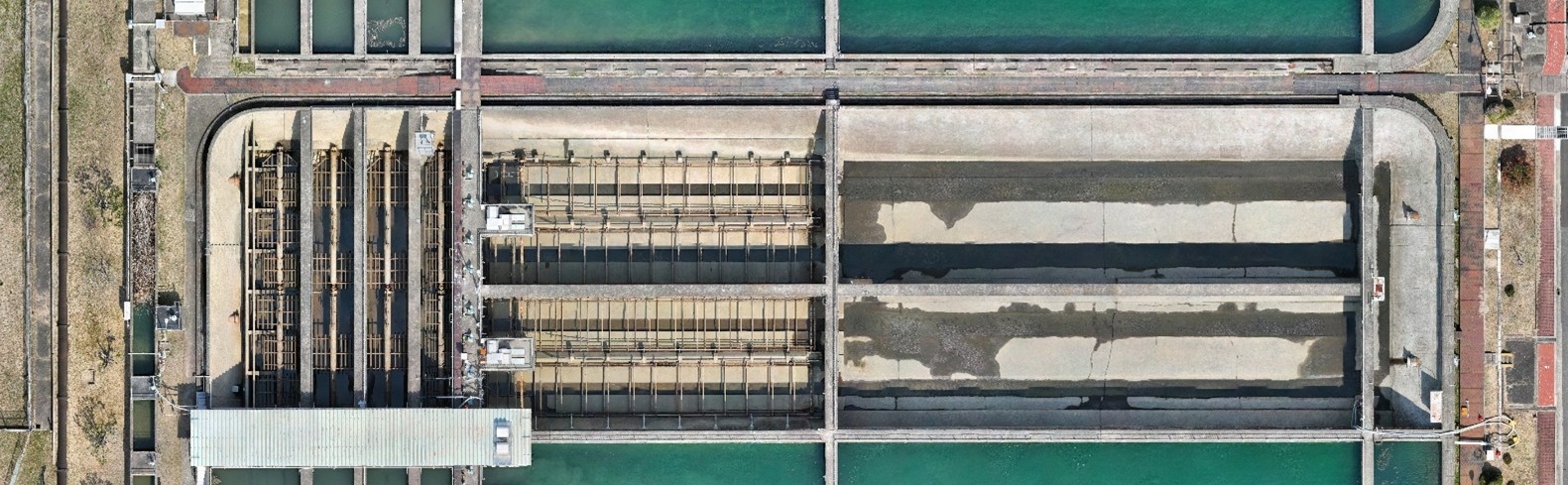

本業務は、工業用水道凝集沈殿池および沈砂池の構造点検を実施したものである。地上目視点検、写真撮影、損傷箇所の測定に加え、点検支援技術である点検用ドローンを活用し、側面および施設全体のオルソ画像ならびに3Ｄ点群データを作成した。さらに、作成した３Ｄ点群データに損傷箇所をトレースした資料も併せて作成した。
あきる野市山田地区急傾斜地詳細設計
- 発注先
- 東京都西多摩建設事務所
- 業務名
- あきる野市山田地区急傾斜地詳細設計
- 部 門
- i-Construction,DXの取組み
- 種 別
- 急傾斜地崩壊対策詳細設計
業務概要・技術的特徴

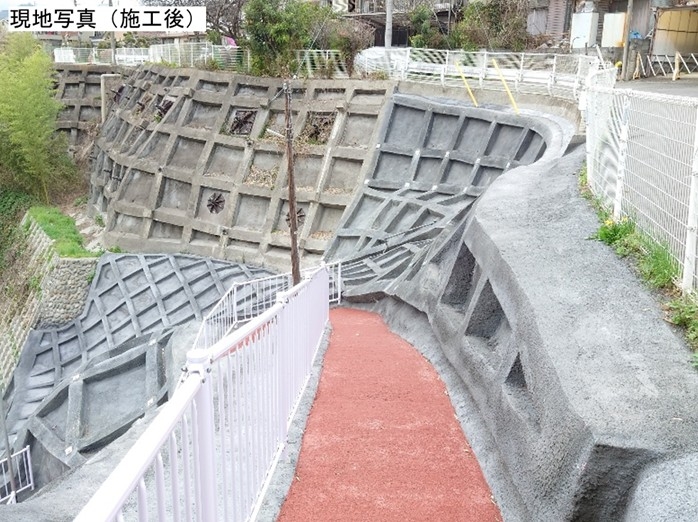

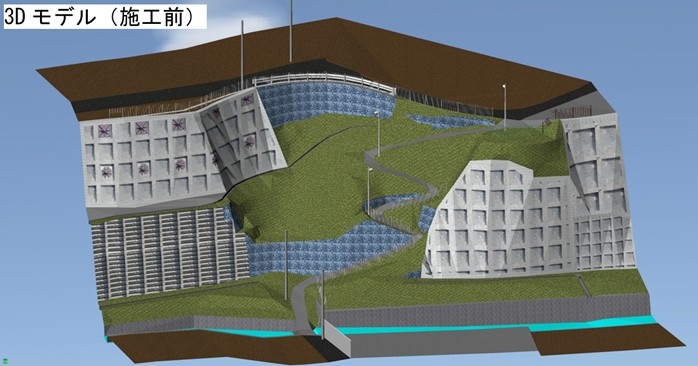

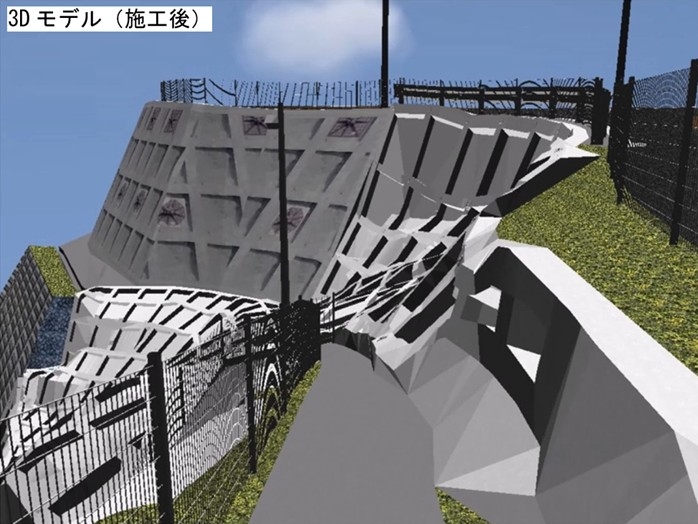

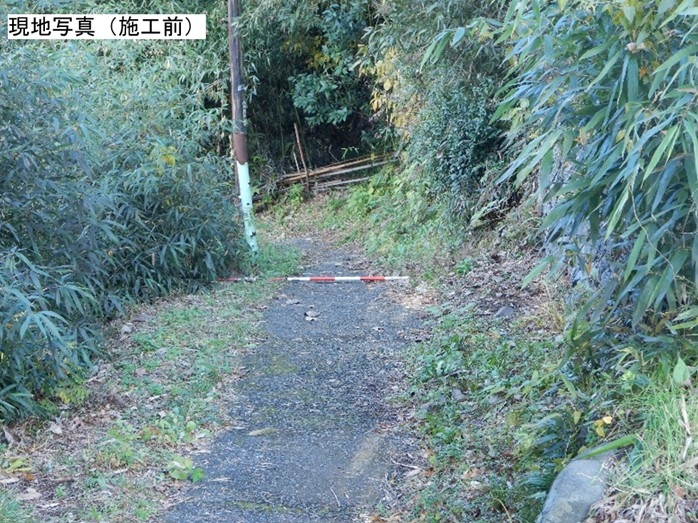

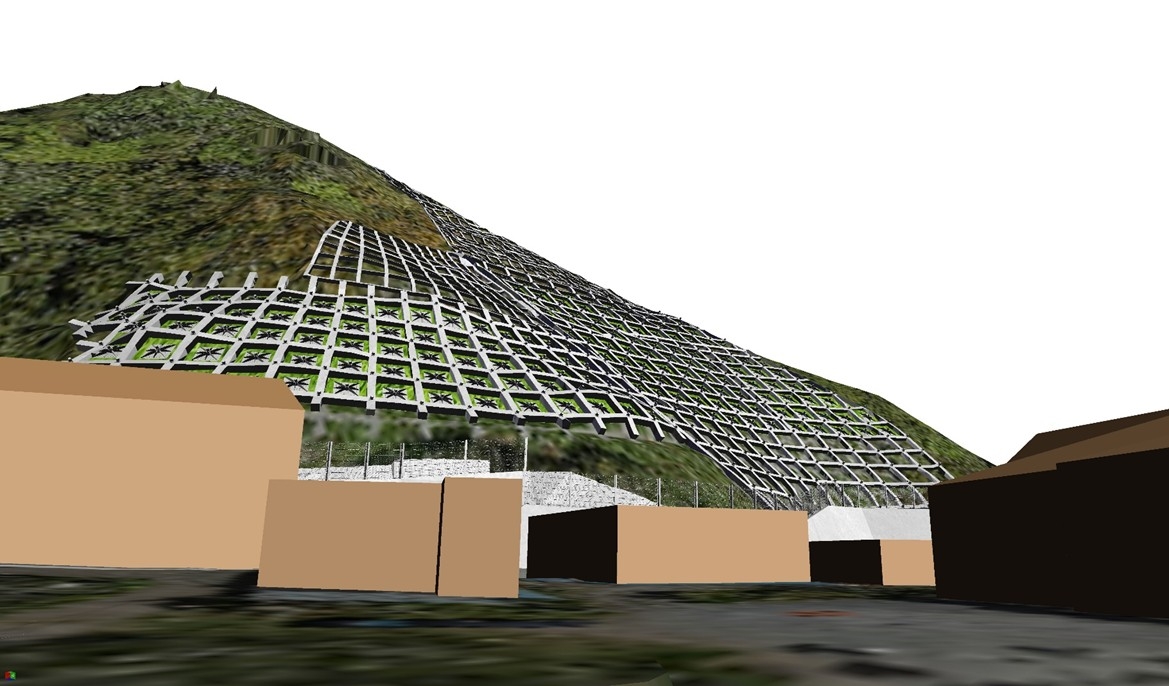

本業務は、急傾斜地崩壊危険区域について急傾斜崩壊防止施設の詳細設計を行ったものである。3次元モデルを作成することで、現況と施工後のイメージを可視化した。また、対策斜面内に通路が存在するため、歩行者目線で施工後のイメージを確認した。
大久野細尾（２）地区急傾斜地防災工事に伴う詳細設計（６西建）
- 発注先
- 東京都西多摩建設事務所
- 業務名
- 大久野細尾（２）地区急傾斜地防災工事に伴う詳細設計（６西建）
- 部 門
- i-Construction,DXの取組み
- 種 別
- 急傾斜地崩壊対策詳細設計
業務概要・技術的特徴

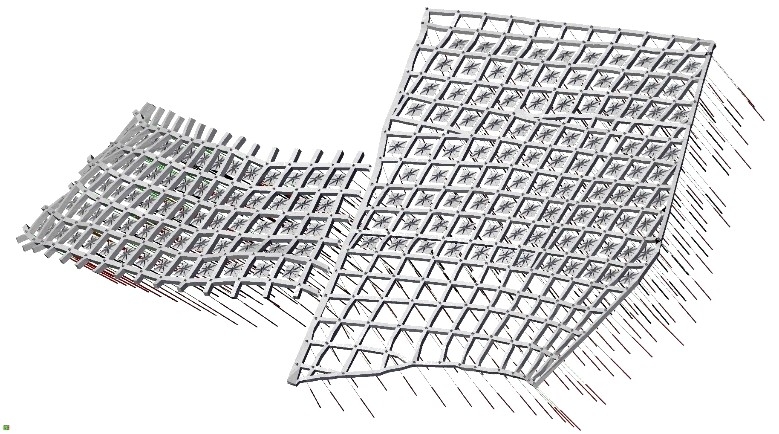

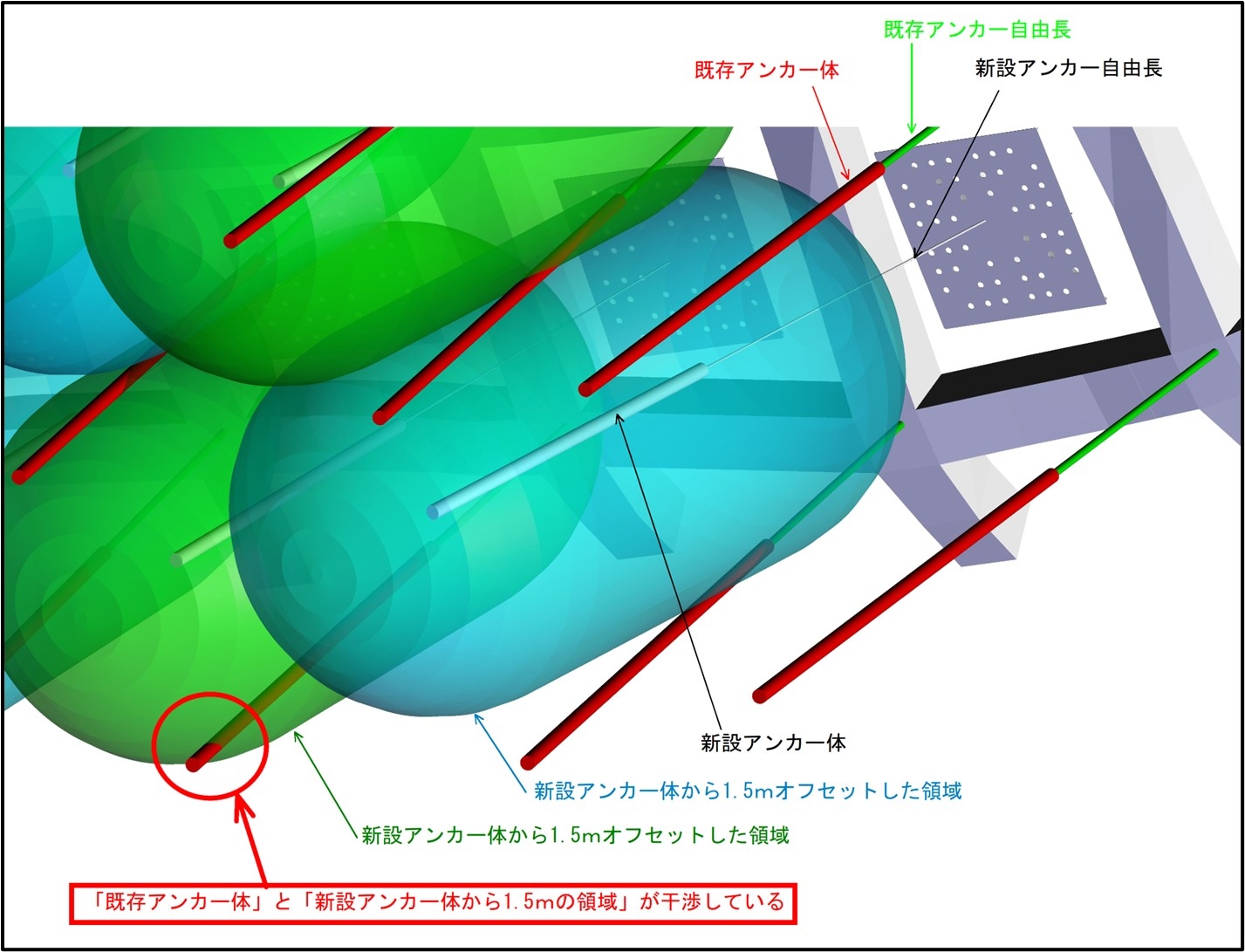

本業務は、既設の急傾斜地崩壊対策施設における吹付法枠内に、アンカーの増し打ちを行う補強対策設計を行ったものである。既設アンカーおよび新設アンカーの3次元モデルを作成して干渉チェックを行うとともに、両アンカー体の適正な離隔を確保した。
- 発注先
- -
- 業務名
- -
- 種 別
- ３次元モデルによる砂防堰堤設計
業務概要・技術的特徴
本業務は３次元モデルによる砂防堰堤設計を実施したものである。UAV(ドローン)による空撮データからオルソ画像、３Ｄ点群データを作成し、３次元での構造物設計を行った。
【従来】2D地形測量
【新技術】UAVによる3D地形作成
【従来】2D構造物設計
【新技術】3D構造物設計
【従来】2D地形＋2D構造物
【新技術】3D地形＋3D構造物
令和3年度橋りょう点検(その2)業務委託
- 発注先
- 京都市建設局
- 業務名
- 令和3年度橋りょう点検(その2)業務委託
- 種 別
- 橋梁点検における３次元モデル、オルソモザイク画像の作成
業務概要・技術的特徴
本業務は京都市内一円の116橋を対象に橋りょう点検を行ったものである。効率化が図られる20橋で新技術(ドローン)を活用した。ドローンによる写真からSfMソフトウェアを用いた画像処理を行い、３次元モデルとオルソモザイク画像を作成し、現地状況および損傷写真の品質向上を図った。
3次元モデル
3次元モデル
